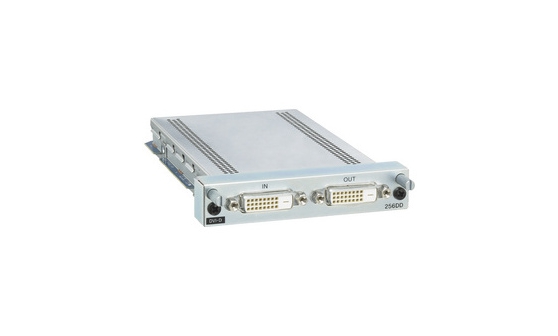

BKM-256DD
Adapter klasy medycznej do monitorów medycznych
BKM-256DD to adapter wejścia i wyjścia DVI-D zgodny z naszym głównym modelem monitora medycznego — LMD-2451MD.
Będzie on również działać z przyszłymi modelami monitorów z serii 51.
Adapter BKM-256DD może być zasilany ze źródła o napięciu 5 V i jest wyposażony w układ korygujący. Oznacza to, że adapter można wygodnie stosować do transmisji na większe odległości przy użyciu rozwiązania DVI oraz złączy światłowodowych.
Funkcje:
-
Wejście DVI-D i wyjście z aktywną pętlą zwrotną DVI-D
Na panelu przednim można łatwo wybrać sygnał RGB lub YPBPR. Sygnały są następujące: A-1 lub B-1: RGB, A-2 lub B-2: YPBPR.
-
Układ korygujący do kompensacji tłumienia sygnału (dotyczy tylko złącza wejściowego DVI-D)
W przypadku transmisji na dużą odległość, przekraczającą 5 m, zalecamy stosowanie złącza wejściowego DVI-D (IN) w adapterze BKM-256DD zamiast złącza z boku monitora. Wynika to z faktu, że układ korygujący pochłania tłumienie sygnału DVI.
-
Transmisja na odległości przekraczające 5 m (potwierdzona przez nasz wewnętrzny zespół testowy) bez pogorszenia sygnału
Odległości transmisji nie możemy jednak zagwarantować, ponieważ wpływ na nią ma wydajność każdego z kabli DVI. W związku z tym do transmisji na odległości większe niż 5 m zaleca się stosowanie kabla o wysokiej jakości.
-
Prosta transmisja przy użyciu światłowodu bez niewygodnego okablowania dostarczającego napięcie 5 V
Do transmisji na odległość przekraczającą 5 m przy użyciu złącza DVI wymagane jest zazwyczaj okablowanie światłowodowe. W takim przypadku potrzebne jest zasilanie prądem o napięciu 5 V w celu zamiany sygnału elektrycznego na optyczny. Zasilanie o napięciu 5 V można doprowadzić na dwa sposoby: przy użyciu zasilacza AC lub z samego złącza DVI-D.
-
Równoległe zasilanie po podłączeniu dwóch sztuk adaptera BKM-256DD
Adapter BKM-256DD może dostarczać zasilanie jednocześnie z każdego styku nr 14 gniazda wejściowego i wyjściowego — nawet po podłączeniu do monitora LMD-2451MD dwóch adapterów BKM-256DDs. Zasilanie prądem o napięciu 5 V można przełączać za pomocą menu ekranowego.
